sector. Los conceptos más importantes referentes a las
instalaciones eléctricas de transmisión y transformación
son:
Subestación Eléctrica (SE)
De acuerdo con la Real Academia Española, es una
instalación generalmente eléctrica, dependiente de otra
principal, que da servicio a una zona determinada
.
Figura
No. 2

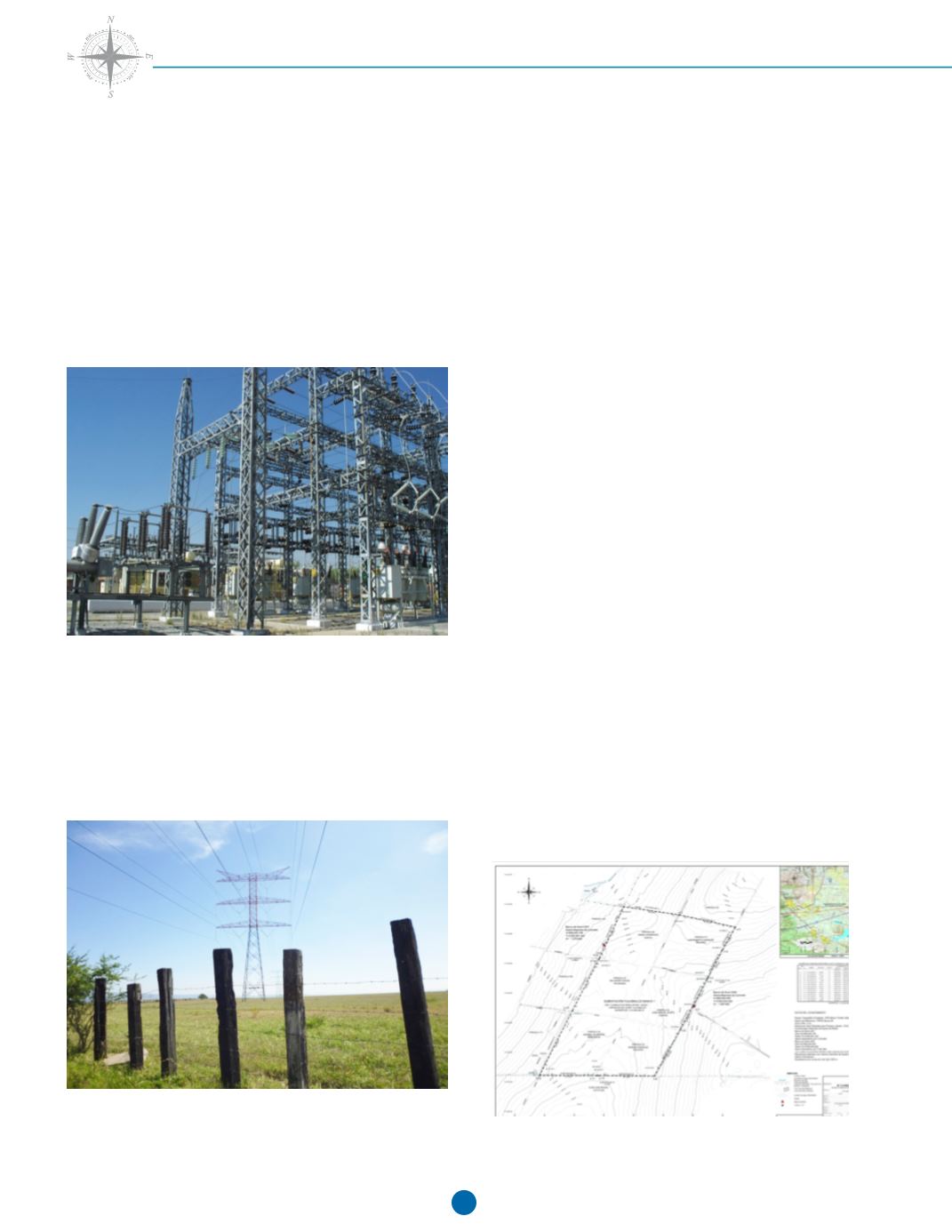

Figura No.2 Subestación Eléctrica
Línea de Transmisión (LT)
Según Enríquez Harper (2014), “Una línea de transmisión
aérea consiste esencialmente de un grupo de conductores
dispuestos paralelamente y montados sobre soportes que
proporcionan el aislamiento requerido entre conductores
y entre conductores de tierra” Figura No. 3
Figura No.3 Línea de Transmisión
Localización General de Sitio para Subestación
Eléctrica
Para poder localizar un sitio viable, para
una subestación eléctrica, las actividades
previas
a la construcción deben de ejecutarse
considerando todos y cada uno de los aspectos
sociales y técnicos, en lo social, se ejecutan
estudios ambientales, indemnizatorios, sociales
y
jurídicos; en los técnicos
se conforma por
estudios geofísicos, geotécnicos, hidrológicos y
principalmente topográficos. El objetivo de estos
estudios es analizar la
factibilidad para construir
una subestación eléctrica. Posteriormente se realiza
un levantamiento topográfico considerando
todas
y cada una de las normas y reglamentos
vigentes de
los países donde se ejecute, se debe de
hacer un reconocimiento en el cual se
localizan
los
límites e identificar los vértices que conformaran la
poligonal del predio, los escurrimientos y desfogues
pluviales naturales dentro y fuera del predio para
la subestación, los puntos de salida y llegada de
líneas de transmisión, uso de suelo, tipos de cultivo
y los diversos tipos de vegetación.
Así mismo se
reconoce
la trayectoria definida para los caminos
de acceso al predio.
Figura No.4
Figura No. 4 Plano de localización general
de sitio, para subestación nueva, el cual
muestra toda la información necesaria para el
desarrollo del proyecto.
