Cuando exista paralelismo entre ejes de líneas de
transmisión, las distancias de separación entre ellas deben
de ser analizadas por los especialistas electromecánicos,
para no exponernos a futuros problemas o riesgos.
Una vez conocida la trayectoria definitiva debe de
representarse en un plano
de Localización General
de Trayectoria, como se muestra en la figura No.
8, constituido por los productos cartográficos de
mayor conveniencia para el proyecto,
estos
pueden
ser:
cartas topográficas, fotografías aéreas, orto
fotografías, imágenes satelitales, planos urbanos, etc.
Se debe
de razonar todos
los elementos de la
zona donde se tiene considerado el proyecto,
y mantenerse alertas de futuros potenciales de
crecimiento, información que se debe de graficar
en los planos.

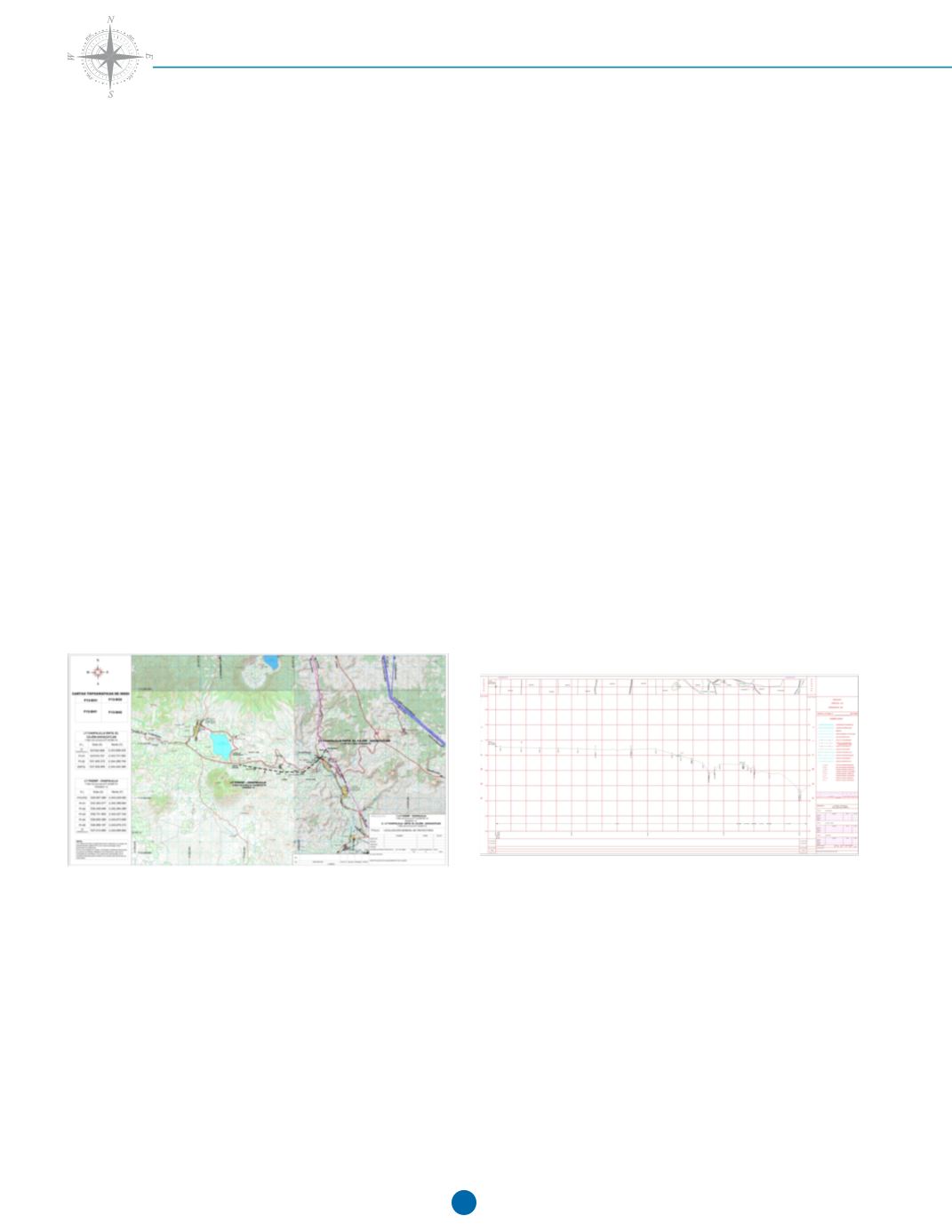

Figura No. 8 Plano de localización
general de trayectoria.
Para realizar el proyecto electromecánico se da
inicio con el levantamiento topográfico a detalle,
el cual se puede ejecutar con diferentes técnicas y
equipo, tanto como, Estación Total, GPS, Tecnología
LiDAR, etc.
Al igual que un plano mosaico donde se identifiquen
los predios, que se verán relacionados al paso de
la línea de transmisión, con el objeto de realizar
los trámites aplicables y correspondientes, para su
construcción y operación.
Dicho trabajo se debe ejecutar dentro de una franja de
50m, como mínimo a cada lado del eje de la línea. Con los
datos recabados en campo se deben elaborar los planos
de planta y perfil del eje de la línea, como se muestran en
la figura No. 9, incluyendo al menos los siguientes puntos:
- Linderos y uso del terreno (agrícola, agostadero,
forestal, urbano, industrial, turístico, etc.)
- Ríos, arroyos, escurrimientos pluviales, canales,
drenes.
- Lagunas, esteros, presas, zonas inundables,
pantanos.
- Carreteras, caminos, brechas, puentes, vías férreas,
ductos, líneas eléctricas, telefónicas, telegráficas.
- Tipo y altura de construcciones.
- Tipos de vegetación, sembradíos, huertas, arboledas
y sus alturas en el momento y máximas de su
crecimiento.
Figura No.9 Resultado grafico del
levantamiento topográfico.
Para una vez que concluye la topografía, y entrega de
datos de campo, para la realización del proyecto eléctrico,
el cual desarrolla por el
área
de mecánica eléctrica, con
software´s, especializados, para tener como resultado el
siguiente grafico, que se muestra en la Figura No. 10.
