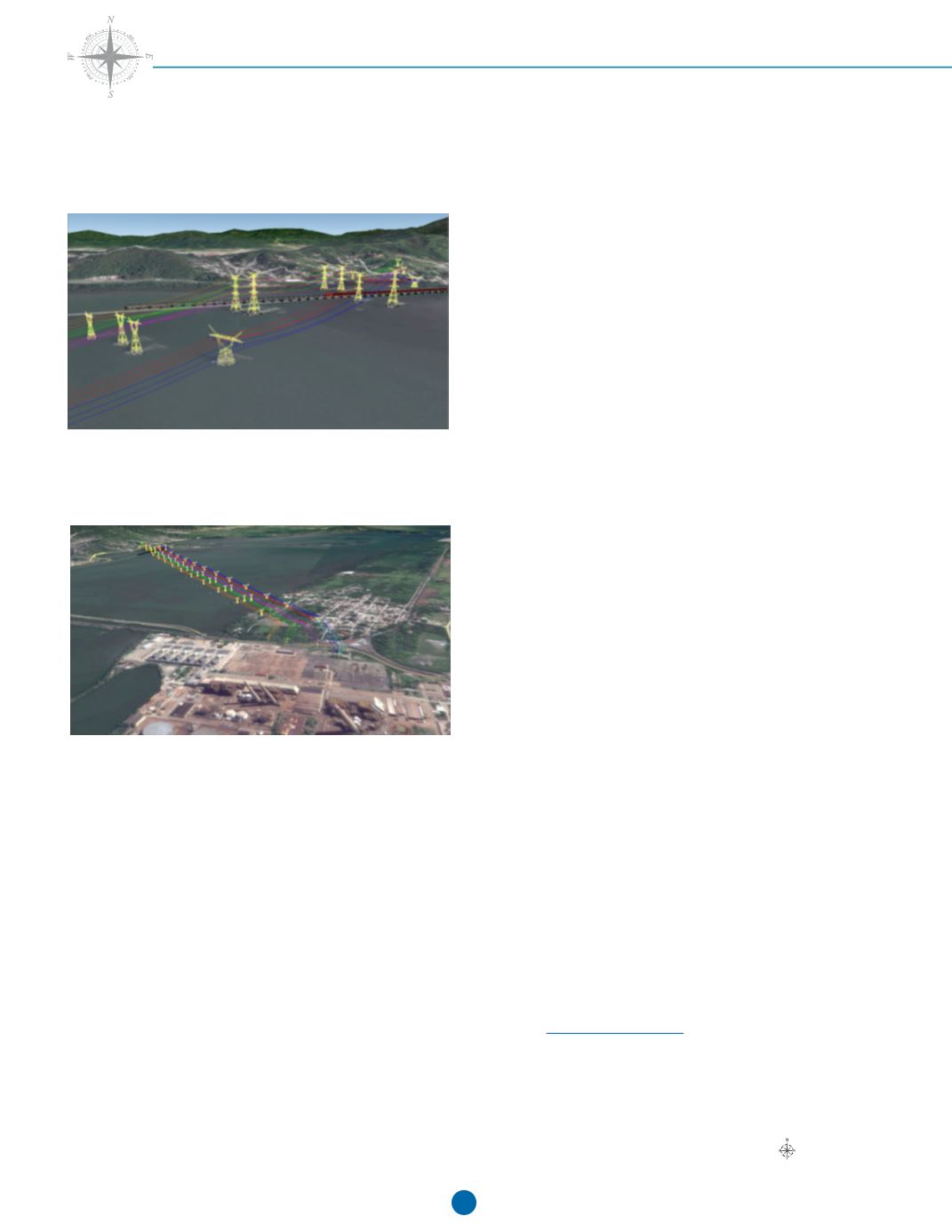

Figura No.14 Modelado de proyectos
de Líneas de Transmisión.
Figura No.15 Modelado de proyectos
de Líneas de Transmisión.
Una vez que se cuenta con todo el proyecto eléctrico, la
topografíaintervieneenlalocalizacióndeestructurasdondese
suspenderán los cables de alta tensión, obtención de perfiles
para determinar los niveles de cada una de las estructuras a
instalar de acuerdo al proyecto, una vez que se cuenta con
toda la información, se da inicio a la construcción, donde el
ingeniero topógrafo responsable de la obra, realiza los trazos
correspondientes a las cimentaciones, verifica la verticalidad
y armado de las estructuras, supervisa la instalación de
aisladores, verifica la tensión de los cables conductores y da
por concluida la obra.
Conclusiones
Trabajos de Ingeniería los cuales que se mencionaron
en este documento, en su mayoría se realizan para La
Comisión Federal de Electricidad, la cual es una empresa
productiva del Estado encargada de Generar, Transmitir
y Distribuir la energía eléctrica en nuestro país y realizar
trabajos de ingeniería en el mundo.
Una parte fundamental de ello son las Líneas de
Transmisión y Subestaciones Eléctricas, cuyo propósito
fundamental es el de transmitir la energía eléctrica de un
lugar a otro. Para la construcción de Líneas de Transmisión
o Subestaciones Eléctricas es necesario cumplir con varios
requerimientos de carácter técnico y normativo, a fin de
lograr una instalación funcional.
La trayectoria constituye uno de los factores más
importantes asociados con el diseño y construcción
de una línea de transmisión. Mediante una adecuada
selección de la trayectoria, es posible lograr un mejor
diseño y una adecuada construcción, en menor tiempo y
con menores costos de obra, considerando todos y cada
uno de los elementos involucrados en ella.
En concreto nuestra bendita profesión, de topografía, nos
da las herramientas y el conocimiento para poder ejecutar
esta y otras disciplinas, para beneficio de la humanidad.
